Montagem e Organização de Rack de Rede: Guia Completo

A montagem de rack de rede é o processo de dimensionar, instalar, conectar, organizar e documentar os equipamentos e as terminações do cabeamento que sustentam a comunicação de uma empresa. O serviço envolve muito mais do que fixar um switch em um armário: é necessário planejar patch panels, organizadores, fibra óptica, energia, nobreak, ventilação, identificação e espaço para manutenção e crescimento.

Quando o rack está corretamente organizado, a equipe consegue localizar conexões, ativar novos pontos e investigar falhas com menor risco de interromper usuários. Quando cabos, fontes e equipamentos são instalados sem padrão, uma mudança simples pode causar indisponibilidade, dificultar a ventilação e transformar qualquer manutenção em um trabalho demorado.

O que é um rack de rede?

Rack de rede é uma estrutura padronizada utilizada para abrigar componentes de telecomunicações e tecnologia. Em redes corporativas, ele concentra as terminações dos cabos que chegam das áreas de trabalho e equipamentos ativos responsáveis pela comunicação entre computadores, access points, câmeras, telefones IP, controladores, servidores e internet.

O formato de 19 polegadas é amplamente empregado porque permite instalar equipamentos e acessórios compatíveis de diferentes fabricantes. A altura é expressa em unidades de rack, representadas pela letra U. Um switch pode ocupar 1U, enquanto nobreaks, servidores e outros equipamentos podem ocupar várias unidades.

O rack pode estar em uma sala técnica, CPD, data center, armário de telecomunicações ou área restrita. A localização precisa oferecer acesso controlado, alimentação adequada, condições ambientais compatíveis e caminhos organizados para a chegada dos cabos. Colocar o rack em um espaço improvisado, quente, úmido ou compartilhado com materiais inadequados compromete a operação.

Rack de rede, rack de servidor e CPD são a mesma coisa?

Os termos estão relacionados, mas representam elementos diferentes. O rack de rede costuma concentrar patch panels, switches, roteadores, firewalls, DIOs e equipamentos de conectividade. Um rack de servidores precisa considerar maior profundidade, carga, circulação de ar, alimentação e dissipação térmica compatíveis com os equipamentos instalados.

CPD, ou Centro de Processamento de Dados, é o ambiente técnico onde podem existir um ou vários racks, servidores, sistemas de energia, climatização, segurança, detecção de incêndio e infraestrutura de telecomunicações. Nem toda empresa precisa de um data center de grande porte, mas qualquer sala técnica deve ser planejada conforme a criticidade dos serviços que abriga.

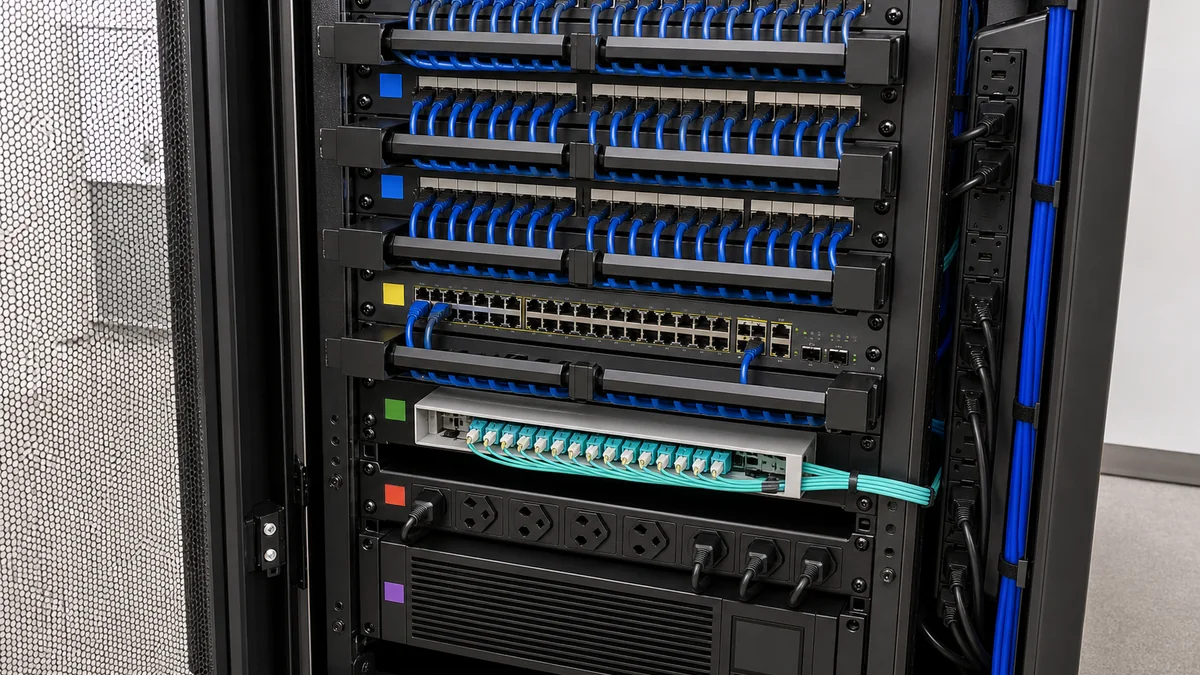

Quais componentes fazem parte de um rack de rede?

A lista muda conforme o projeto. Racks também podem receber controladores de controle de acesso empresarial, gravadores de CFTV, equipamentos de áudio e vídeo, gateways de automação e sistemas de monitoramento. Essa concentração exige documentação e critérios claros para evitar que diferentes fornecedores ocupem o espaço sem coordenação.

Como escolher o tamanho do rack?

A escolha começa pelo inventário dos equipamentos atuais e previstos. É necessário registrar a altura em U, profundidade, peso, forma de fixação, posição das conexões e necessidade de acesso frontal ou traseiro. Somar apenas a altura dos switches não é suficiente, porque organizadores, patch panels, DIOs, nobreak, bandejas e espaços técnicos também ocupam o rack.

Racks de parede podem atender redes menores, desde que a profundidade e a capacidade de carga sejam compatíveis com os equipamentos. Racks de piso oferecem maior espaço e costumam ser indicados quando há muitos pontos, equipamentos profundos, fibra, servidores, sistemas de energia ou necessidade de expansão.

Também é importante reservar crescimento de forma racional. Um rack totalmente ocupado no primeiro dia dificulta qualquer ampliação. Por outro lado, escolher um gabinete muito maior sem avaliar espaço, climatização e custo pode ser desnecessário. O dimensionamento deve considerar o horizonte do projeto e a possibilidade de novos switches, links, access points, câmeras e sistemas IP.

Como funciona a montagem de um rack de rede?

Em uma instalação profissional, a montagem segue uma sequência planejada:

1. Levantamento: identificar todos os pontos, equipamentos, links, fibras, sistemas IP e limitações do local.
2. Dimensionamento: definir rack, acessórios, ocupação em U, energia, ventilação e expansão.
3. Mapa de ocupação: planejar a posição de patch panels, organizadores, switches, DIOs, PDUs e nobreaks.
4. Instalação física: fixar o rack, conferir nivelamento, acesso, aterramento previsto e entrada dos cabos.
5. Terminação: conectorizar o cabeamento nos patch panels e organizar fibras nos distribuidores apropriados.
6. Interligação: conectar patch panels e switches com patch cords de comprimentos adequados.
7. Identificação e testes: rotular portas e cabos, testar ou certificar os enlaces e conferir funcionamento.
8. Documentação: entregar mapa de portas, inventário, relatórios e registro da instalação executada.

A relação do rack com o restante da rede deve ser definida em um projeto de cabeamento estruturado. Rotas, distâncias, categoria dos componentes, backbone e identificação precisam formar um único sistema. Um rack organizado não corrige cabos danificados ou enlaces instalados fora dos requisitos do projeto.

Como organizar patch panel, switch e patch cords?

O patch panel é passivo: nele terminam os cabos permanentes vindos dos ambientes. O switch é ativo: suas portas conectam os equipamentos à rede. Os patch cords fazem a manobra entre esses dois componentes. Essa separação protege o cabeamento horizontal, permite alterar conexões sem manipular o cabo instalado na edificação e facilita a manutenção. Entenda em detalhes o que é patch panel.

Não existe uma única sequência física válida para todos os racks. A distribuição pode alternar patch panels, organizadores e switches ou concentrar equipamentos por função. A escolha depende da quantidade de portas, densidade, direção dos cabos, manutenção e padrão adotado pela empresa. O importante é que os patch cords percorram caminhos previsíveis sem tração, esmagamento ou curvas inadequadas.

Patch cords muito longos formam reservas difíceis de administrar; cabos curtos demais ficam tensionados e dificultam intervenções. Cores podem ajudar a distinguir serviços ou redes, mas precisam obedecer a uma legenda documentada. Usar muitas cores sem significado cria apenas uma organização aparente.

Identificação e documentação: o que deve ser entregue?

Cada tomada e cada porta no patch panel devem possuir uma identificação única e correspondente. O código precisa permitir que a equipe descubra rapidamente de qual pavimento, ambiente, rack e porta vem a conexão. Etiquetas que descolam, códigos escritos à mão sem padrão ou nomes dependentes do ocupante atual perdem utilidade quando o layout muda.

A documentação pode incluir mapa de portas, relação de pontos, ocupação do rack, diagrama de backbone, registros fotográficos e relatórios de certificação. Quando há switches gerenciáveis, a documentação física deve ser compatível com o inventário lógico administrado pela equipe de TI.

Esse conjunto reduz o tempo de diagnóstico e facilita expansões. Ele também permite que uma manutenção futura seja executada por profissionais autorizados sem depender da memória de quem realizou a primeira instalação.

Ventilação, energia e segurança física

Switches PoE, servidores, nobreaks e outros equipamentos produzem calor. O rack e a sala técnica precisam permitir entrada e saída de ar compatíveis com a carga instalada. Cabos acumulados diante das entradas de ventilação, portas obstruídas e equipamentos sem espaçamento previsto podem elevar temperaturas e reduzir a confiabilidade.

A energia também precisa ser planejada. PDUs, circuitos, proteção, aterramento e nobreak devem ser dimensionados por profissionais habilitados conforme a carga e a criticidade. Adaptadores improvisados, extensões domésticas e fontes soltas no fundo do rack dificultam manutenção e aumentam riscos.

O acesso físico deve ser restrito. Um rack localizado em corredor aberto ou sala utilizada como depósito fica exposto a desligamentos acidentais, poeira, objetos encostados nas portas e manipulação não autorizada. Quando a infraestrutura atende serviços essenciais, controle de acesso e monitoramento ambiental podem fazer parte da solução.

Como reorganizar um rack existente?

A reorganização começa antes de retirar qualquer cabo. Primeiro é necessário inventariar equipamentos, fotografar o estado atual, rastrear pontos, identificar links críticos e entender quais portas estão em uso. Desconectar tudo para “começar do zero” sem documentação pode interromper telefonia, câmeras, controle de acesso, servidores e outros sistemas que não eram conhecidos pela equipe.

Depois do diagnóstico, é possível criar um plano de migração por etapas. O trabalho pode envolver troca do rack, instalação de organizadores, substituição de patch cords, correção de terminações, identificação, limpeza técnica, reposicionamento de equipamentos e certificação dos enlaces. Serviços críticos devem ser migrados em janelas combinadas com o cliente e validados após cada etapa.

Em empresas em funcionamento, a continuidade é parte do projeto. A equipe precisa definir plano de retorno, responsáveis pela validação e sequência de ativação. A reorganização termina quando o rack está documentado e testado, não apenas quando os cabos parecem alinhados.

Erros comuns na montagem de rack

• escolher o rack apenas pela quantidade atual de equipamentos;
• não conferir profundidade, peso e forma de fixação;
• bloquear ventilação com cabos ou equipamentos;
• misturar energia e dados sem planejamento;
• usar patch cords com comprimentos inadequados;
• deixar fontes, equipamentos e emendas soltos;
• não identificar tomadas, portas e cabos nas duas extremidades;
• não reservar espaço para expansão e manutenção;
• considerar teste de continuidade equivalente à certificação;
• reorganizar uma rede em operação sem mapa e plano de migração.

Quanto custa montar ou organizar um rack de rede?

O valor depende do número de racks, quantidade de pontos, tamanho e estado dos gabinetes, necessidade de rastreamento, troca de patch panels e patch cords, fibras, equipamentos ativos, energia, certificação e documentação. Trabalhos fora do horário comercial e migrações sem interrupção também interferem no escopo.

Uma simples instalação de acessórios em um rack novo é diferente de reorganizar uma infraestrutura sem etiquetas, plantas ou histórico. Por isso, preços genéricos por rack podem comparar serviços muito diferentes. A visita técnica permite identificar riscos e definir exatamente quais materiais, testes e documentos estarão incluídos. Veja também quanto custa uma infraestrutura de rede corporativa completa.

Como escolher uma empresa para montagem de rack?

Avalie se o fornecedor começa pelo levantamento, pergunta sobre os sistemas conectados e apresenta um mapa de ocupação. Confirme como serão realizados rastreamento, identificação, testes e documentação. Em racks existentes, peça que a proposta explique a estratégia de migração e redução de indisponibilidade.

Também é importante verificar se a empresa consegue trabalhar de forma integrada com rede, elétrica, segurança, audiovisual e automação. A Acatar executa projetos de infraestrutura corporativa em São Paulo, incluindo cabeamento, montagem e organização de racks, redes gerenciadas, Wi-Fi e sistemas IP. Conheça também os critérios para contratar uma empresa de cabeamento estruturado em São Paulo.

Perguntas frequentes sobre rack de rede

O que é um rack de rede?

É uma estrutura padronizada que concentra e protege patch panels, switches, roteadores, fibras, organizadores, energia e outros componentes da infraestrutura de rede.

Qual a diferença entre rack de parede e rack de piso?

O rack de parede atende instalações menores e equipamentos de menor profundidade. O rack de piso oferece maior capacidade, carga e espaço para organização e expansão.

Como saber quantos U o rack deve ter?

Some a altura de equipamentos e acessórios e reserve espaço para organização, ventilação, manutenção e crescimento. Profundidade, peso e acesso também precisam ser verificados.

É possível organizar um rack sem parar a empresa?

Em muitos casos, sim. É necessário rastrear conexões e migrar por etapas, utilizando janelas de manutenção para os serviços críticos.

Patch panel e switch são a mesma coisa?

Não. O patch panel recebe a terminação passiva dos cabos do edifício; o switch conecta ativamente os dispositivos à rede.

Quanto custa montar e organizar um rack?

Depende do tamanho, pontos, componentes, estado atual, migração, testes e documentação. Uma visita técnica é necessária para um orçamento responsável.
