Patch Panel: O Que É, Para Que Serve e Como Usar no Rack
Patch panel é um painel passivo instalado no rack para terminar, organizar, identificar e administrar os cabos permanentes de uma rede. Os cabos que chegam das tomadas, câmeras, access points, telefones e outros pontos são conectados na parte traseira do painel; na frente, patch cords curtos ligam cada porta ao switch.
Essa separação protege o cabeamento fixo contra manuseio frequente e facilita mudanças de layout, testes e manutenção. Embora pareça apenas uma fileira de conectores, o patch panel é uma parte importante do cabeamento estruturado e precisa ser compatível com a categoria, a densidade e a documentação definidas no projeto.
Para que serve um patch panel?
Sua função principal é criar um ponto de terminação administrável dentro do rack. Cada cabo horizontal recebe uma porta e um código correspondente ao ponto atendido. Isso permite descobrir a origem de uma conexão sem seguir fisicamente todo o cabo pelo forro.
- concentrar os cabos permanentes que chegam ao rack;
- proteger o cabo horizontal contra conexões e desconexões frequentes;
- organizar a ligação entre pontos e equipamentos ativos;
- facilitar identificação, testes, certificação e manutenção;
- permitir remanejamento de usuários e serviços por patch cords;
- criar uma infraestrutura padronizada para expansão.
Como o patch panel funciona?

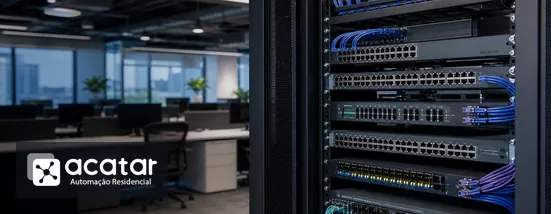

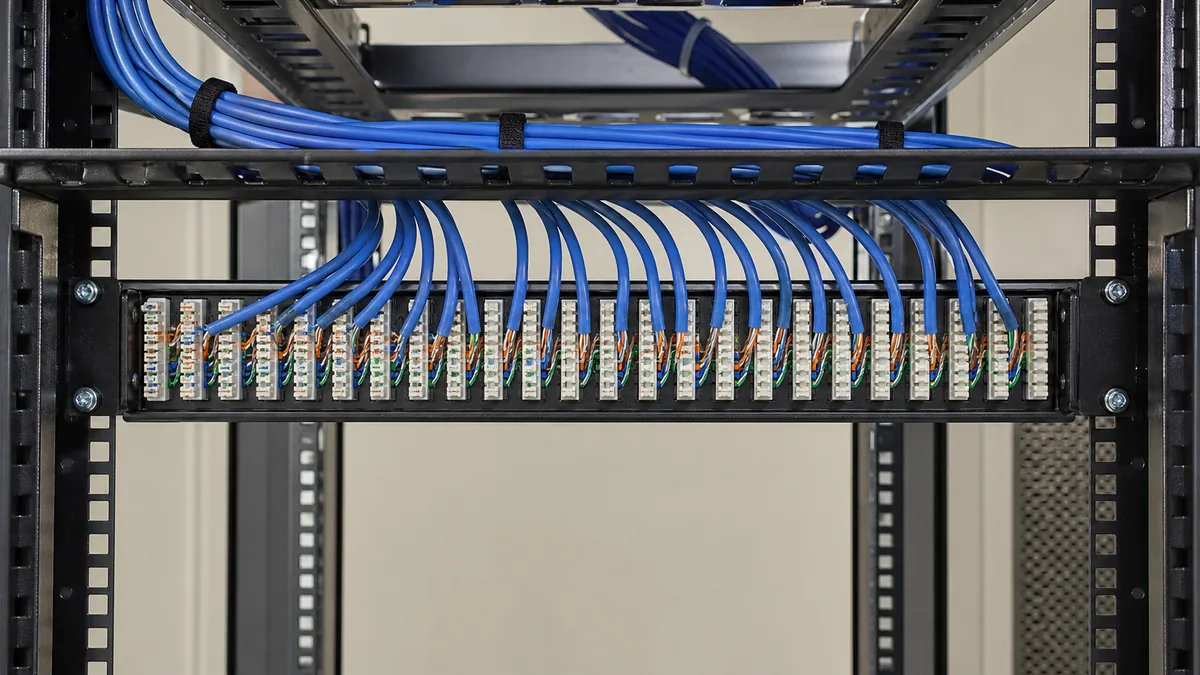

O fluxo típico começa na tomada de telecomunicações da área de trabalho. O cabo permanente segue pela infraestrutura até o rack e termina na parte traseira do patch panel. Na frente, um patch cord conecta essa porta a uma porta do switch. O switch, por sua vez, integra o dispositivo à rede lógica.
| Etapa | Componente | Função |
|---|---|---|
| 1 | Tomada de rede | Ponto utilizado pelo equipamento no ambiente. |
| 2 | Cabo horizontal | Ligação permanente entre a tomada e o rack. |
| 3 | Patch panel | Termina e identifica o cabo permanente. |
| 4 | Patch cord | Interliga a porta do painel ao equipamento ativo. |
| 5 | Switch | Encaminha dados e aplica recursos da rede. |
Patch panel e switch são a mesma coisa?
Não. O patch panel é passivo: não recebe energia, não possui endereço IP e não toma decisões sobre o tráfego. O switch é ativo: recebe alimentação, aprende endereços, encaminha quadros e pode oferecer VLAN, PoE, gerenciamento e outros recursos.
Também não existe uma obrigação de ligar a porta 1 do patch panel à porta 1 do switch, mas adotar uma lógica previsível simplifica a operação. O mapa de portas deve registrar qualquer correspondência utilizada.
Quais são os principais tipos?
Painel fixo ou 110-style
Possui portas frontais e campos de terminação integrados. Costuma oferecer boa padronização e densidade, mas uma porta danificada pode exigir avaliação ou substituição do conjunto conforme o modelo.
Patch panel modular ou descarregado
É um chassi que recebe módulos ou keystones individuais. Permite instalar portas gradualmente, substituir um conector e até combinar mídias compatíveis com o sistema. A flexibilidade não elimina a necessidade de escolher módulos, painel e organização adequados.
Painel plano ou angular
O painel plano é a configuração tradicional e trabalha bem com organizadores horizontais. O angular conduz os patch cords para as laterais e pode reduzir a necessidade de guias horizontais em alguns projetos, desde que existam organizadores verticais adequados.
Patch panel blindado
É utilizado em sistemas de cabeamento blindado. Continuidade da blindagem, equipotencialização, aterramento previsto e compatibilidade entre componentes precisam ser tratados como parte do projeto, não como uma troca isolada de painel.
DIO e painéis ópticos
Em fibra óptica, distribuidores e painéis ópticos cumprem a função de acomodar adaptadores, fusões, cordões e identificação. Eles podem compartilhar o rack com patch panels metálicos quando a rede usa fibra no backbone e cobre no cabeamento horizontal.
Patch panel de 24 ou 48 portas?
Painéis de 24 portas são comuns porque facilitam acesso e organização e normalmente ocupam uma unidade de rack. Modelos de 48 portas aumentam a densidade e podem economizar espaço, porém concentram mais patch cords na mesma área.
A decisão deve considerar número de pontos, reserva, distribuição dos switches, espaço em U, organizadores, raio de curvatura, visibilidade das etiquetas e manutenção. Economizar uma unidade de rack não compensa se a densidade tornar as portas difíceis de manipular.
Cat5e, Cat6 e Cat6A: a categoria importa?
Sim. O desempenho do canal depende do conjunto formado por cabo, conectores, tomadas, patch panel e patch cords. Um painel de categoria inferior pode limitar o sistema, mesmo que o cabo instalado suporte uma categoria superior.
Cat6A também pode exigir mais atenção a espaço, terminação, densidade e organização por causa das características dos componentes. A escolha deve acompanhar velocidade, aplicações, PoE, condições ambientais e vida útil desejada, e não apenas o preço unitário.
Como instalar e organizar corretamente?
- Planejar a ocupação: definir posições de painéis, guias, switches, DIOs e reserva antes de instalar.
- Acomodar os cabos: manter suporte, curvatura e folga técnica sem esmagar ou tracionar.
- Terminar conforme o padrão: utilizar ferramentas e procedimento compatíveis, preservando o trançamento dos pares.
- Identificar: aplicar códigos correspondentes nas portas, tomadas, plantas e relatórios.
- Conectar patch cords: escolher categoria e comprimento adequados e conduzi-los pelos organizadores.
- Testar e documentar: validar os enlaces e entregar mapa de portas atualizado.
A distribuição física deve fazer parte da montagem e organização do rack de rede. Alternar painéis, guias e switches pode funcionar bem em alguns projetos; em outros, agrupar equipamentos por função facilita expansão. O importante é manter caminhos previsíveis e acesso seguro.
Como identificar as portas?
Cada porta precisa ter um código único relacionado ao rack, pavimento, ambiente e tomada. Nomes de pessoas ou departamentos não são bons identificadores permanentes porque o layout muda. O código físico deve aparecer também no mapa de pontos e na documentação de certificação.
Cores de patch cords podem indicar sistemas ou funções, mas não substituem etiquetas. Uma legenda documentada evita interpretações diferentes entre equipes.
Erros comuns em patch panels
- misturar categorias incompatíveis no mesmo canal;
- retirar excesso de capa ou desfazer demais o trançamento dos pares;
- deixar o peso dos cabos sobre as terminações;
- usar abraçadeiras excessivamente apertadas;
- não reservar portas para crescimento;
- utilizar patch cords longos ou curtos demais;
- bloquear etiquetas e portas com feixes de cabos;
- entregar o rack sem mapa de portas e testes.
O patch panel precisa ser certificado?
O painel participa do enlace e do canal, portanto sua instalação influencia o resultado da certificação. O teste deve utilizar configuração e limites compatíveis com o projeto. Um teste simples de continuidade pode detectar fios abertos, invertidos ou em curto, mas não comprova sozinho o desempenho completo da categoria.
Relatórios por enlace permitem localizar falhas, comprovar a entrega e criar uma referência para manutenções futuras. Se uma porta falhar, terminação, cabo e conectores precisam ser analisados como um conjunto.
Como escolher os patch cords?
O patch cord faz parte do canal e deve ser compatível com a categoria do sistema. Além do desempenho, é necessário considerar comprimento, flexibilidade, diâmetro, proteção da trava e densidade na frente do rack. Cordões longos demais formam volumes desnecessários; curtos demais ficam tracionados e dificultam a abertura ou substituição de equipamentos.
Os comprimentos podem ser padronizados conforme a distância entre painéis, organizadores e switches. Em racks de alta densidade, o diâmetro dos cordões e o caminho pelos guias influenciam acesso e ventilação. Cabos produzidos manualmente no local não devem ser tratados automaticamente como equivalentes a patch cords fabricados e testados para o sistema.
Também é importante diferenciar o cabo flexível utilizado no patch cord do cabo sólido empregado no enlace permanente. Cada construção possui finalidade e requisitos próprios. Usar um tipo inadequado apenas porque possui conectores RJ45 pode comprometer organização, durabilidade ou desempenho.
Quando substituir ou reorganizar um patch panel existente?
Portas danificadas, etiquetas ilegíveis, terminações expostas, categorias misturadas e cabos apoiados diretamente nos contatos são sinais de que o rack precisa de diagnóstico. A substituição também pode ser necessária quando uma ampliação exige mais portas, quando o painel não acompanha a categoria definida ou quando não há condição de documentar a instalação atual.
Antes de desconectar qualquer porta, é necessário rastrear os serviços, registrar posições e identificar equipamentos críticos. A reorganização deve ser planejada por etapas, com validação após cada mudança. Remover todos os patch cords de uma vez em um rack sem mapa confiável pode interromper câmeras, telefonia, servidores, Wi-Fi e controle de acesso.
Quando os enlaces existentes estão em boas condições, pode ser possível manter parte do cabeamento e substituir somente painéis, módulos, organizadores ou patch cords. A decisão deve ser baseada em inspeção e testes, não apenas na aparência da frente do rack.
Como documentar o patch panel?
Um mapa de portas deve relacionar cada posição do painel ao código da tomada, ambiente, uso atual, porta de switch e, quando aplicável, VLAN ou serviço. A documentação física não precisa substituir o inventário lógico da TI, mas ambos devem utilizar referências que permitam correlacionar a conexão.
Mudanças precisam ser registradas no momento da execução. Um mapa perfeito na entrega perde valor rapidamente quando remanejamentos são feitos sem atualização. Fotografias do rack, plantas, relatórios de certificação e arquivos editáveis devem integrar o as built entregue ao cliente.
Quanto custa um patch panel instalado?
O custo não se resume ao painel. Categoria, número de portas, modelo fixo ou modular, blindagem, módulos, organizadores, patch cords, terminação, identificação, testes e reorganização do rack compõem o serviço. Em um rack existente, rastrear pontos sem documentação pode demandar mais trabalho do que instalar um painel novo.
Para avaliar todos os itens do projeto, consulte o guia sobre quanto custa uma infraestrutura de rede corporativa.
Perguntas frequentes
Posso ligar o cabo diretamente no switch?
Em cabeamento estruturado, o cabo horizontal normalmente termina no patch panel e a ligação ao switch é feita por patch cord. Isso preserva a instalação permanente e facilita administração.
Patch panel precisa de energia?
Não. Ele é um componente passivo. O equipamento alimentado é o switch e, quando aplicável, seus dispositivos PoE.
Quantas portas devem ficar de reserva?
A reserva depende da previsão de crescimento e do padrão da empresa. Ela deve ser definida no projeto junto com espaço em rack, rotas e portas de switch.
Patch panel modular é melhor?
Ele oferece flexibilidade e substituição individual de módulos, mas a melhor escolha depende de densidade, padrão, categoria, manutenção e custo do projeto.
Todo patch panel serve em qualquer rack?
É necessário confirmar largura de montagem, altura em U, profundidade, acessórios e compatibilidade. Muitos modelos utilizam o padrão de 19 polegadas, mas isso não elimina a verificação do projeto.
