Certificação de Cabeamento Estruturado: O Que É, Como Funciona e Quando Exigir
Certificação de cabeamento estruturado é o processo que mede o desempenho de cada enlace da rede e compara os resultados aos limites da categoria e da configuração definidas no projeto. Em vez de apenas confirmar que os fios estão conectados, o certificador avalia se o ponto possui condições elétricas para transportar os serviços previstos.
Ao final, cada identificação recebe um resultado de aprovação ou reprovação acompanhado por medições. Esse conjunto forma o laudo de certificação e permite aceitar a instalação com critérios objetivos, localizar falhas e manter um histórico técnico da infraestrutura.
O que a certificação comprova?
A certificação demonstra que o enlace testado atende aos limites escolhidos naquele momento. Ela ajuda a separar problemas físicos de questões de configuração, equipamentos ativos ou aplicações. Isso reduz o risco de inaugurar uma rede aparentemente funcional e descobrir instabilidades quando o tráfego, a velocidade ou o uso de PoE aumentarem.
O resultado se aplica ao ponto identificado e à configuração medida. Trocar tomadas, refazer terminações ou incluir patch cords diferentes pode alterar o canal. Por isso, a documentação deve informar exatamente o que foi testado.
Continuidade, qualificação e certificação são diferentes
| Tipo de teste | O que verifica | O que não comprova sozinho |
|---|---|---|
| Continuidade ou wire map | Abertos, curtos, inversões, pares cruzados e sequência dos condutores. | Desempenho completo da categoria ou capacidade para a aplicação. |
| Qualificação | Indicação prática sobre aplicações ou velocidades que o enlace pode suportar. | Conformidade completa com todos os limites de certificação da categoria. |
| Certificação | Parâmetros elétricos e comparação com o limite normativo selecionado. | Configuração de switches, servidores, Wi-Fi ou qualidade da operadora. |
Um testador simples é útil durante a montagem, mas pode aprovar um ponto que falharia em diafonia ou perda de retorno. A certificação é o nível adequado quando a entrega precisa comprovar o desempenho do sistema de cabeamento estruturado.
Quais parâmetros são medidos?
Os parâmetros dependem da categoria, do tipo de enlace e do limite selecionado. Em cabeamento balanceado de cobre, os principais incluem:
- Wire map: verifica a ligação e a continuidade dos pares.
- Comprimento: estima a extensão de cada par e ajuda a localizar anomalias.
- Perda de inserção: mede quanto o sinal se enfraquece ao percorrer o enlace.
- NEXT e PS NEXT: avaliam a interferência entre pares na extremidade próxima.
- ACR-N, ACR-F e suas somas de potência: relacionam sinal útil, atenuação e diafonia.
- Perda de retorno: identifica reflexões provocadas por variações de impedância.
- Atraso de propagação e delay skew: medem o tempo de trânsito e a diferença entre os pares.
- Resistência de loop: avalia a resistência elétrica; medições adicionais podem ser relevantes em projetos com PoE.
Permanent Link ou Channel: qual deve ser testado?
Permanent Link avalia a parte fixa entre as terminações instaladas. Em uma rede de escritório, corresponde normalmente ao cabo horizontal e às conexões permanentes do patch panel até a tomada. É a configuração mais comum para aceitar o trabalho da instaladora, porque exclui os cordões que podem ser substituídos durante a operação.
Channel inclui os patch cords utilizados para completar a comunicação entre os equipamentos. Ele representa o canal operacional, mas seu resultado passa a depender também desses cordões. O escopo comercial deve declarar qual configuração será certificada e quais componentes ficarão incluídos.
Quais normas orientam a certificação?
No Brasil, projetos costumam considerar a ABNT NBR 14565, a série ANSI/TIA-568 e a ISO/IEC 11801, além das especificações do cliente e do fabricante do sistema. A norma e a edição aplicáveis precisam ser definidas no projeto e selecionadas corretamente no instrumento.
Apenas escrever “conforme norma” no relatório é insuficiente. Categoria, limite, configuração, classe quando aplicável e critérios de aceitação devem ser inequívocos. Em contratos mais exigentes, também podem existir requisitos de garantia estendida, calibração, treinamento ou componentes de um mesmo sistema.
Como funciona a certificação passo a passo?
- Definição do escopo: listar pontos, categoria, configuração, norma, identificação e formato de entrega.
- Preparação do equipamento: conferir calibração, bateria, versão dos limites e adaptadores adequados.
- Inspeção e identificação: relacionar cada porta do rack à tomada correspondente e registrar condições visíveis.

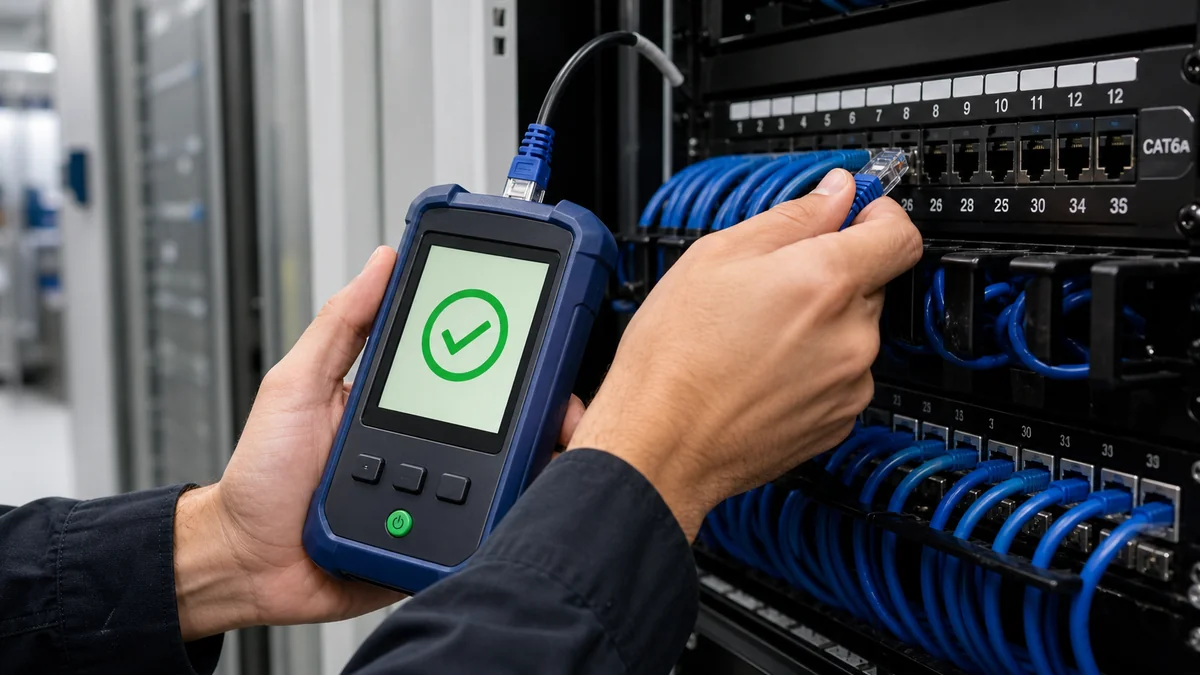

- Teste de cada enlace: conectar as unidades nas extremidades, executar a sequência e salvar o resultado.
- Diagnóstico das falhas: revisar terminação, cabo, componentes e rota; corrigir e testar novamente.
- Conferência: verificar se todos os IDs foram medidos, se não existem duplicidades e se os limites estão corretos.
- Emissão do relatório: exportar resultados e entregar a documentação junto ao mapa de pontos e ao as built.
O que deve constar no laudo de cabeamento?
Um relatório útil não é apenas uma lista com a palavra “PASS”. Ele deve permitir rastrear o ponto, reproduzir o critério utilizado e analisar sua margem de desempenho. Verifique se a entrega contém:
- identificação única correspondente às etiquetas e ao mapa de portas;
- categoria, norma, limite e configuração de teste;
- data, responsável e dados do certificador;
- informação de calibração e adaptadores utilizados;
- resultado geral e medições de todos os parâmetros;
- comprimento, margem e frequência do pior caso;
- registro das correções, exceções e pontos não testados;
- arquivos nativos, quando contratados, além do PDF consolidado.
Arquivos nativos preservam mais dados para auditoria do que uma captura de tela. Também é importante confirmar se o número de resultados aprovados corresponde à quantidade de pontos efetivamente instalada.
O que significa “teste Fluke”?
No mercado, “teste Fluke” virou uma forma comum de se referir à certificação feita com equipamentos da Fluke Networks. A marca fabrica certificadores reconhecidos, mas citar o nome do aparelho não substitui um escopo técnico.
A qualidade depende da classe do instrumento, do limite selecionado, dos adaptadores, da calibração vigente, da identificação, do procedimento e da entrega dos resultados. Um equipamento adequado configurado para o limite errado produz um relatório que não comprova o objetivo do projeto.
Quando exigir a certificação da rede?
- na entrega de uma instalação nova ou ampliação;
- antes de aceitar pontos críticos de servidores, câmeras, telefonia e access points;
- em migrações para velocidades maiores ou aplicações PoE mais exigentes;
- depois de reformas, remanejamentos ou intervenções relevantes;
- quando há quedas intermitentes sem causa aparente;
- na reorganização de um rack sem documentação confiável;
- quando o contrato, a garantia do sistema ou a auditoria exigem evidência.
O melhor momento para exigir é antes da contratação. O orçamento deve definir quantidade estimada, padrão de identificação, tipo de teste, tratamento de falhas e arquivos de entrega. Acrescentar a certificação somente ao final pode gerar divergência de preço e escopo.
Por que um ponto reprova?
Falhas podem surgir por excesso de destrançamento dos pares, terminação inadequada, componentes incompatíveis, conectores danificados, raio de curvatura pequeno, tração, esmagamento, comprimento excessivo, emendas indevidas ou interferência. Misturar cabo, tomada e painel sem considerar a categoria do sistema também reduz a margem.
Um enlace aprovado por margem pequena merece atenção. Ele pode estar dentro do limite, mas possuir menor tolerância a intervenções futuras. O diagnóstico deve observar o parâmetro, a frequência e a localização indicada pelo instrumento, e não apenas refazer conectores por tentativa.
Certificação Cat6 e Cat6A
O certificador aplica limites diferentes conforme a categoria. Para comprovar Cat6A, todos os componentes e a instalação precisam ser compatíveis com esse desempenho. Testar um cabo Cat6 com limite Cat5e e obter aprovação comprova apenas o limite escolhido, não a categoria declarada na capa do cabo.
Da mesma forma, a certificação não “transforma” um enlace inferior. Ela revela se o conjunto instalado atende ao requisito. Em projetos novos, categoria, aplicações, PoE, ambiente, distância e vida útil esperada devem ser definidos antes da compra. Consulte a comparação entre cabo Cat6 e Cat6A para entender quando cada categoria faz sentido.
Quanto custa certificar o cabeamento?
O preço varia conforme quantidade e categoria dos pontos, localização, identificação existente, acesso às tomadas, estado do rack, horário de trabalho, necessidade de rastreamento, correções e formato do relatório. Testar uma instalação nova, organizada e identificada tende a ser mais previsível do que diagnosticar uma rede antiga sem documentação.
Compare propostas pelo escopo: instrumento e configuração, tratamento de reprovações, número de retestes, entrega de arquivos e responsabilidade por corrigir falhas. Para entender os demais componentes do investimento, veja quanto custa uma infraestrutura de rede corporativa.
Como contratar uma certificação confiável?
Solicite uma proposta que relacione quantidade, categoria, norma, Permanent Link ou Channel, identificação, equipamento, calibração, correções e documentação. Confirme também como os pontos reprovados serão sinalizados e se o reteste após correção está incluído.
A certificação funciona melhor quando faz parte de um projeto completo: rotas, terminações, organização do rack de rede, etiquetas e mapa de portas precisam falar a mesma linguagem. Assim, o relatório deixa de ser um arquivo isolado e se torna uma ferramenta de operação.
Perguntas frequentes
Teste de continuidade certifica a rede?
Não. Ele encontra falhas básicas de ligação, mas não mede sozinho todos os parâmetros necessários para comprovar a categoria.
Permanent Link e Channel dão o mesmo resultado?
Não necessariamente. Eles usam configurações e limites próprios, e o Channel inclui os patch cords. O relatório deve indicar claramente qual foi utilizado.
Todo ponto precisa ser testado?
Para uma entrega certificada, o esperado é testar individualmente todos os enlaces incluídos no escopo. Amostragem não comprova os pontos que ficaram fora dela.
É preciso recertificar depois de uma mudança?
Se a intervenção alterou terminações, cabo ou componentes do enlace, o ponto afetado deve ser testado novamente. Mudanças apenas lógicas no switch não alteram o cabo.
Um resultado PASS garante que nunca haverá falhas?
Não. Ele comprova conformidade nas condições medidas. Danos posteriores, patch cords inadequados, equipamentos ativos e configurações ainda podem causar problemas.
A certificação testa a velocidade da internet?
Não. Ela avalia o meio físico do enlace. Velocidade da operadora, congestionamento, switches, servidores e Wi-Fi são analisados por outros testes.
Conclusão
Certificar o cabeamento é transformar uma entrega visual em uma comprovação mensurável. Com limites corretos, identificação consistente e relatório completo, a empresa sabe quais pontos foram aprovados, onde existem falhas e qual base técnica possui para futuras expansões.
